文檔內容檢查防錯(設計圖類)

前言：每家公司每天要處理大量的各類文檔，涉及商務合同、生產合同、作業指導書、產品說明書等等，對這些文檔檢查防錯以確保提交了正確的文檔，對于提高員工工作效率及工作正確性有著非常重要的意義，錯誤的文檔內容可能會導致合同糾紛、生產浪費或文不對題等嚴重問題！

主題：本文要介紹的內容是使用我公司的機器視覺產品，依據已有的標準圖庫對各類文檔中包含的設計圖進行檢查防錯，比對設計圖中的文本、條碼和細節設計等是否一致。相比于人工檢視，機器視覺能夠更細致、更快及更少失誤地幫助員工在文檔中運用正確的設計圖。

1.建立標準圖庫

圖庫是待檢文檔插圖內容正確與否的依據，將標準圖加載到圖庫，實際使用時選擇一個標準圖，然后檢查待檢文檔中的插圖是否與標準圖一致或高度近似。

1.1圖庫展示

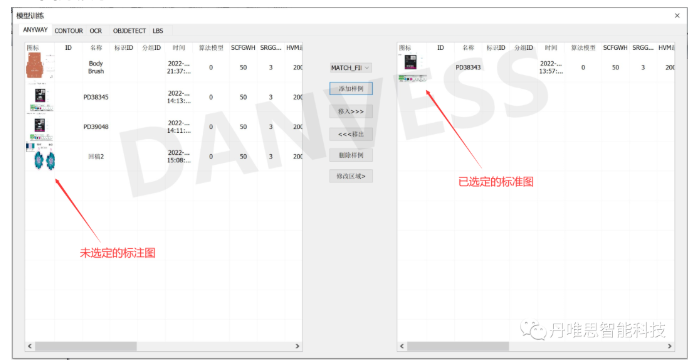

• 圖庫分欄：左側是待選擇的標準圖列表，右側是選擇了要使用的標準圖；

• 參數設置：可以根據實際的標準圖類型進行參數設置以提高檢查效率及準確度；


2.打開待檢文檔

2.1待檢文檔選擇

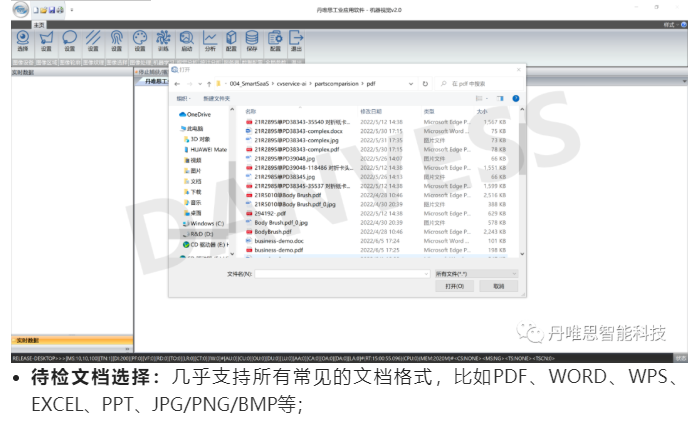

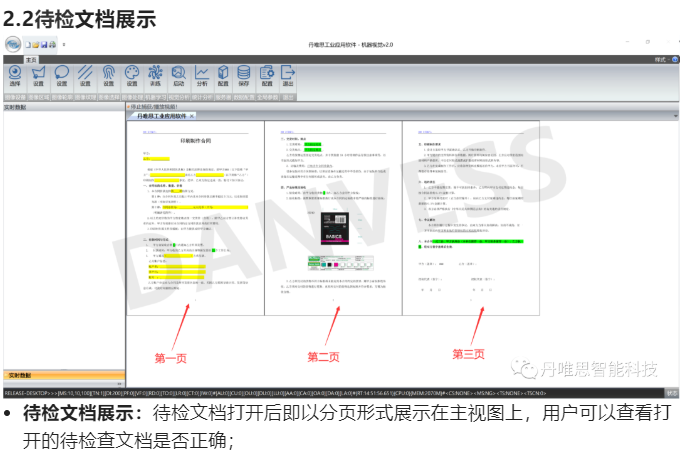

• 待檢文檔展示：待檢文檔打開后即以分頁形式展示在主視圖上，用戶可以查看打開的待檢查文檔是否正確；


3.文檔檢查

在圖庫中選擇一個標準圖，再打開待檢文檔，即可開始文檔檢查，檢查結果會展示在主視圖中，如下所述。

• 差異項：顯示待檢文檔中的插圖與選定的標準圖之間的所有差異項，每項由圖示和文字組成， 分別展示細節部分差異和輔助說明；

• 標準圖：展示從標準庫中選擇的標準圖，以及和待檢文檔插圖中差異部分一一對應的位置方框(藍色)；

• 文檔圖：展示從待檢文檔中找到的插圖，以及和標準圖中差異部分一一對應的位置方框(紅色)；

3.2操作查看

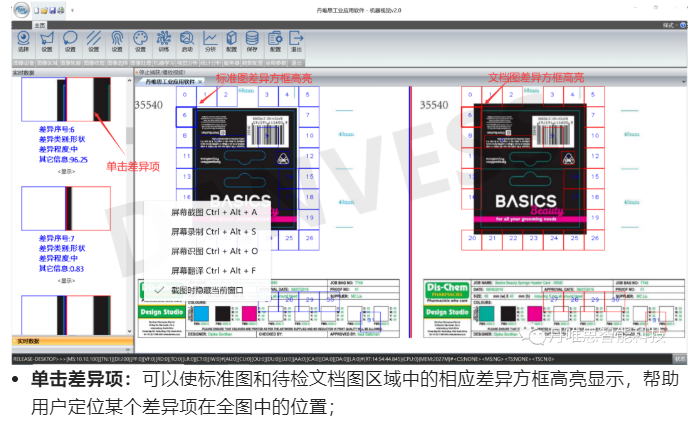

3.2.1單擊高亮

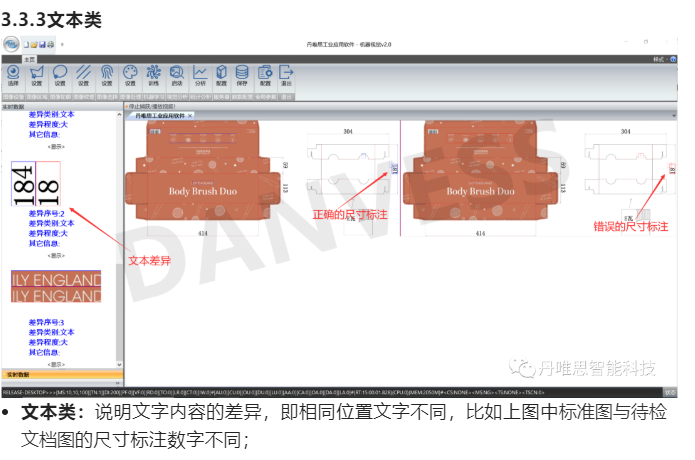

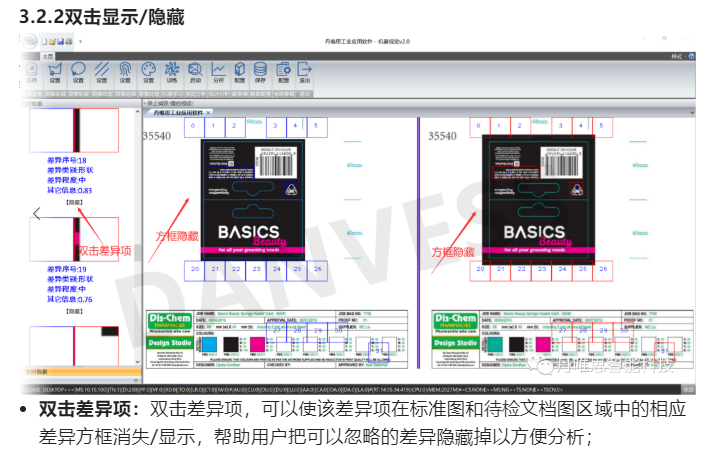

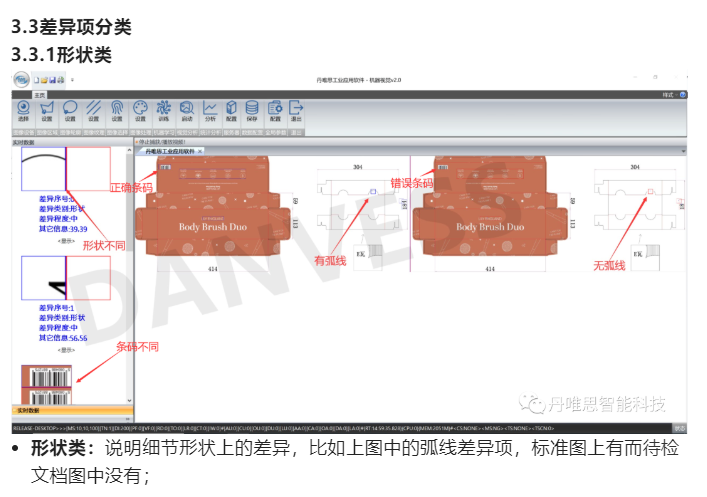

• 形狀類：說明細節形狀上的差異，比如上圖中的弧線差異項，標準圖上有而待檢文檔圖中沒有；




3.3.2條碼類

<同上圖>

• 條碼類：說明條碼內容上的差異，即相同位置條碼不同，比如上圖中標準圖與待檢文檔圖的條碼內容不同；

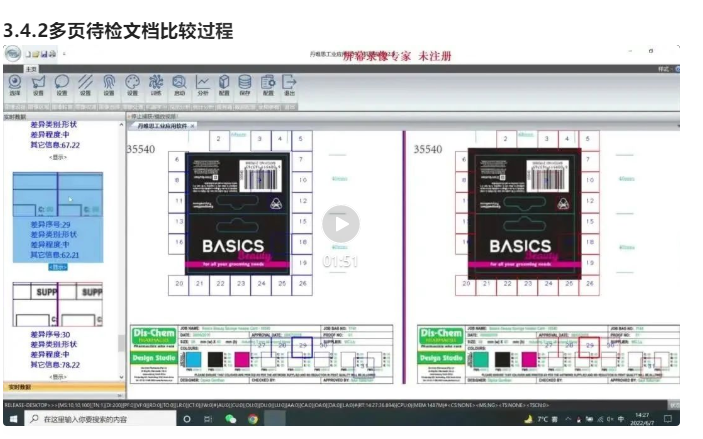

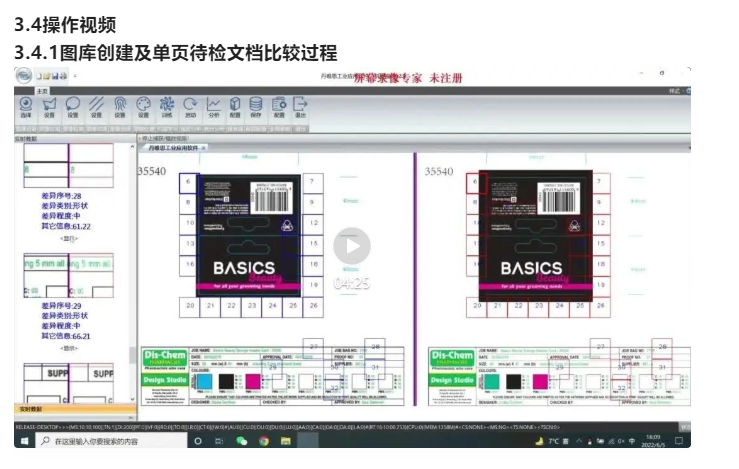

4.檢查效果與效率

4.1檢查效果

• 檢出率：可以將99%以上的形狀差異或文本/條碼錯誤檢出，讓用戶查看具體的差異情況；

• 誤檢率：存在一定的誤檢率，誤檢主要是因為機器視覺認定的細節差異通常是人工所不能觀察到的，但實際上是可以忽略的，此時需要人工決定是否需要處理；


4.2檢查效率

• 檢查配置：檢查效率與標準圖的復雜度，待檢文檔的復雜度，以及所用的電腦性能配置都有關系；


• 檢查時間：經過大量測試，一般的辦公應用配置下可以將待檢文檔檢查時間控制在10秒以內；如果經過特定的參數配置調優，并具備良好的電腦配置，那么時間可以控制在5秒左右；

5.使用效率

• 圖庫可以共享：可以專門建造一套標準圖庫，然后分配給各個員工下載使用，避免重復建圖庫；

• 上手使用快捷：員工只要操作使用一遍，即可熟練快捷把握使用方法與技巧，整個對比檢查過程不需要人工的復雜操作介入；

• 軟件部署靈活：本軟件部署簡單，員工可以在各自電腦上部署一套使用而不受服務器網絡性能、故障或傳輸延時的影響，也可以采用服務器/客戶端結構使用本軟件；

6.實施產品

• 丹唯思-機器視覺軟件：實現自動識別、缺陷檢測、產品計量、控制輔助、安全監控和目標定位等功能;

• 要查看更多項目案例和產品介紹，或聯系我們，請關注我們的公眾號！
